از شیر سماوری به منظور باز و بسته کردن جریان در خطوط لوله استفاده می کنند.
این نوع شیر با نام های مختلفی همچون شیر پلاگین، پلاگ ولو، شیر دوشاخه و مخروطی نامیده می شود.
شیر های پلاگ ولو با استاندارد API 6D ساخته و تولید می شوند، براساس این استاندارد پلاگ ولو ها دارای یک دیسک استوانه ای یا مخروطی شکل است.
همچنین پلاگ ولو ها دارای یک یا چند مجرای توخالی افقی هستند که با استفاده از آنها امکان باز و بست و کنترل جریال سیال درون آن وجود دارد.
انواع شیر سماوری براساس ساخت
شیر های سماوری به صورت توپی، فلنجی، جنس بدنه ی ریخته گری یا آهنگری و جوش لب به لب قابل سفارش است.
انواع شیر سماوری از نظر پلاگ
پلاگ ولو با توپی مخرطی
پلاگ ولو با توپی استوانه ای
انواع شیر سماوری از لحاظ ظاهر و بدنه
شیر سماوری استاندارد و وارونه
انواع شیرهای سماوری براساس روغن کاری
-شیر سماوری روانکاری شده (Lubricated Pluf Valve)
در این نوع ولوها از یک ماده روان کننده استفاده می شود تا اصطکاک کاهش پیدا کرده و درزبندی محکمی در پورت ها ایجاد شود.
ماده روان کننده یک روغن پایه است که بین سطح مجرابند و سیت با فشار بالا تزریق می شود که باعث می شود گرانروی قطعات متحرک بهبود پیدا کند.
انتخاب روان کننده
روان کننده باید با سیال انطباق داشته باشد و بعد از تعداد مشخصی از چرخه یا بعد از هر چرخه شیر را دوباره درزبندی کرد.
به دلیل شرایط خاصی که این نوع دارند در کارهایی که عملیات غیر مستمر دارند مورد استفاده قرار می گیرند.
-شیر سماوری روانکاری نشده (None-Lubricated Plug Valve)
انواع شیرهای روانکاری نشده :
-شیرهای دارای غلاف Sleeve الاستومری
-ولوهای کاملا صاف Fully Line Valve
-شیر سماوری آسانسوری Lift Type Plug Valve
شیر سماوری خارج از مرکز Eccentric Type
شیرهای خارج از مرکز نسبت به شیرهای هم مرکز انسداد بیشتری را ایجاد می کنند.
شیر سماوری خارج از مرکز برای گل و لای، فاضلاب و در کل آب های کثیف که به مسدود سازی محکم نیاز دارند کاربرد دارند.
شیر سماوری طرح کوتاه و بلند Short & Long Pattern
این نوع ولوها دارای سه طرح الگوی کوتاه، الگوی معمولی و فول بور هستند.
برای اطلاعات بیشتر می توانید مقاله ی شیر توپی الگوی کوتاه و بلند short & long pattern را مشاهده بفرمائید.
انواع شیر سماوری براساس شکل ظاهری
-شیر سماوری استاندارد
با توجه به میزان گشتاور این نوع شیرها در سایز پایین و کلاس فشار پایین مورد استفاده قرار می گیرد.
این نوع ولوها در سایزهای پایین معمولا مورد استفاده قرار نمی گیرند، چون از لحاظ هزینه ای به صرفه نیست، با این حال در همه ی سایزها می توان این نوع شیر را تهیه کرد.
شیر سماوری معکوس
اگر قطعات شیر سماوری از پایین، یعنی برعکس حالت استاندارد مونتاژ شده باشد به آن شیر سماوری معکوس می گویند.
سایزها و کلاس کاری شیر سماوری
شیرهای سماوری از سایز 1/2 اینچ تا 24 اینچ در کلاس های 150، 300، 600، 900، 1500، 2500 ساخته و تولید می شوند.

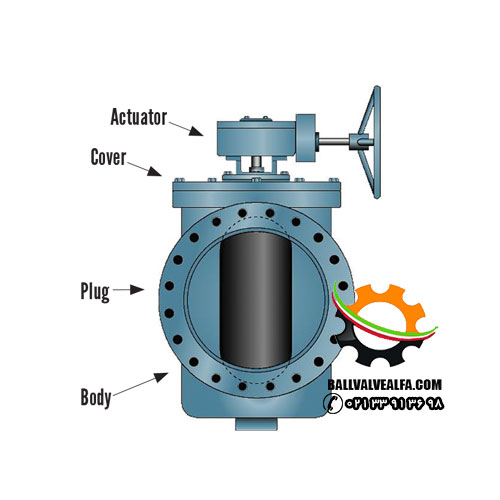

اجزای شیر سماوری
تفاوت شیر سماوری با شیر توپی
از نظر کارکرد این دو شیر کارکرد یکسانی دارند، وظیفه ی این نوع ولوها مسدود کردن جریان سیال است.
-شیرهای سماوری طراحی فول پورت (مجرای کاملا باز) دارند و بدون افت فشار هستند در حالی که شیرهای توپی می توانند به شکل فول پورت و یا مجرای کاهنده باشند
-شیر های سماوری از لحاظ قیمت به صرفه تر از شیرهای توپی هستند
-شیر های توپی نسبت به شیر های سماوری به نگهداری بیشتری نیاز دارند
-ولو های سماوری آلودگی گل و لای و لجن کمتری دارند نسبت به شیر های توپی
کاربرد های شیر سماوری
-دوغاب
-مایعات خورنده اسیدی
-روغن یا آب
-گاز های خورنده مثل کلر
-بخار یا هوا
-برای انحراف مسیر
-در ایستگاه تقویت فشار گاز
-در سیستم های تحت فشار که نیاز به باز و بست سریع دارند
مزایای شیر سماوری
-از لحاظ قیمت این نوع شیرها نسبت به شیر توپی ها ارزان تر هستند
-طول عمر این شیرها نسب به سایر شیرها بیشتر است
-امکان باز و بست راحت این شیرها با اپراتور
-تعمیر و نگهداری این ولوها به دلیل طراحی ساده و قطعات کمتر راحت تر است
-در همان وضعیت که تنظیم می شود باقی می ماند و به راحتی کار می کند
-به دلیل ربع گرد بودن، امکان باز و بست سریع این شیرآلات وجود دارد
-این نوع شیرها نسبت به شیر توپی ها در دمای بالا مقاومت بیشتری دارند
-از قسمت بالایی شیر سماوری امکان تزریق مواد آب بندی وجود دارد
